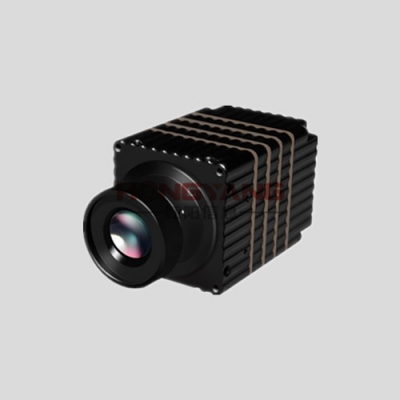

384X288测温型热成像机芯（型号：HY384D）内置高精度进口探测器，体积小巧，环境适应性强，配合我司开发的对应软件可以实现实时监测场景温度，全局高低温追踪，点、线、矩形、椭圆测温模板，模板内高低温追踪，白热、黑热、铁红、红饱和等多种调色板，带温度信息的PNG或BMP图片格式。
384X288测温型热成像机芯（型号：HY384D）内置高精度进口探测器，体积小巧，环境适应性强，配合我司开发的对应软件可以实现实时监测场景温度，全局高低温追踪，点、线、矩形、椭圆测温模板，模板内高低温追踪，白热、黑热、铁红、红饱和等多种调色板，带温度信息的PNG或BMP图片格式?？捎糜诠ひ仗嵘⒅柿考觳?、工业测温、夜视安防、设备维护等领域。
型号 | HY384D | |
探测器 | 传感器类型 | 氧化钒非制冷探测器 |
响应波段 | 8-14nm | |
NETD(噪声等效温差) | ≤50mk(@25°C,F#=1.0) | |
分辨率 | 384×288 | |
像元尺寸 | 17μm | |
帧频 | 50Hz | |
测温范围 | -20~150℃(可定制) | |
测温精度 | ±2℃或±2%，可提升至±0.4℃ | |
图像参数 | 成像距离 | 约20倍焦距至无穷远 |
测温模板 | 支持全局高低温追踪，支持点、线、多边形测温模板，支持模板内高低温追踪，支持设置多个屏蔽区 | |
图像增强 | 自适应增强、手动增强、电子倍焦 | |
调色板 | 白热、黑热、铁红、红饱和、用户自定义等多种调色板 | |
调焦方式 | 电动/手动，电动镜头支持自动对焦 | |
数据 | 单帧温度 | 带温度信息的PNG或BMP或JPG图片格式 |
温度流 | 全辐射温度信息存储 | |
视频 | H.264，MP4文件，支持HDMI输出接口 | |
电气接口 | 电源 | DC9～15V，典型功耗2.5W@25℃ |
以太网 | 100/1000Base，支持TCP、UDP、IP、DHCP、ONVIF等协议，提供SDK开发包 | |
串口 | RS485 | |
电动镜头 | 支持3.3V电动镜头 | |
GPIO | 1路磁隔离输入：0，输入电压1V以下；1，输入电压1~3.3V | |
环境参数 | 工作温度 | -10～+60℃ |
储存温度 | -40oC～+85℃ | |
外壳防护 | IP54 | |
抗冲击性 | 25G | |
抗振动性 | 2G | |
机械参数 | 重量 | 103g(不含镜头) |
尺寸 | 57.6(L)*42(W)*42(H)mm | |
安装 | 4个M2正面螺纹安装孔，2*4个M3侧面螺纹安装孔，搭配1/4 UNC-20云台转接件 | |
热成像镜头对应探测距离表
